since 2008 on display at the "Man in the Sea" museum, Florida

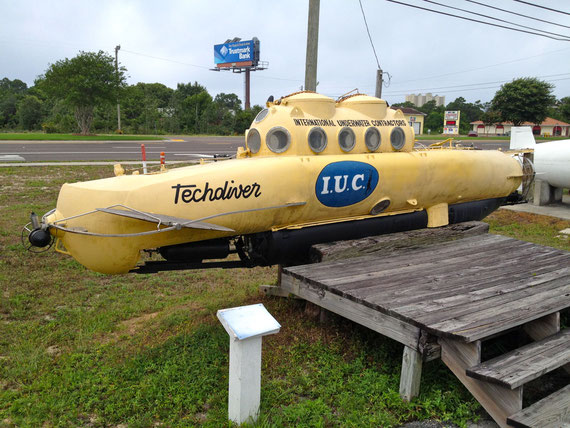

I.U.C. Techdiver ex Perry Cubmarine PC3B (photo by Jason Eppink cc by , 2012)

Die "Perry Cubmarine" PC3B gehört zu den frühen Forschungsubooten. 1963 gebaut kann sie mit 2 Personen 180m tief tauchen. Das Boot ist älter als "Yellow Submarine".

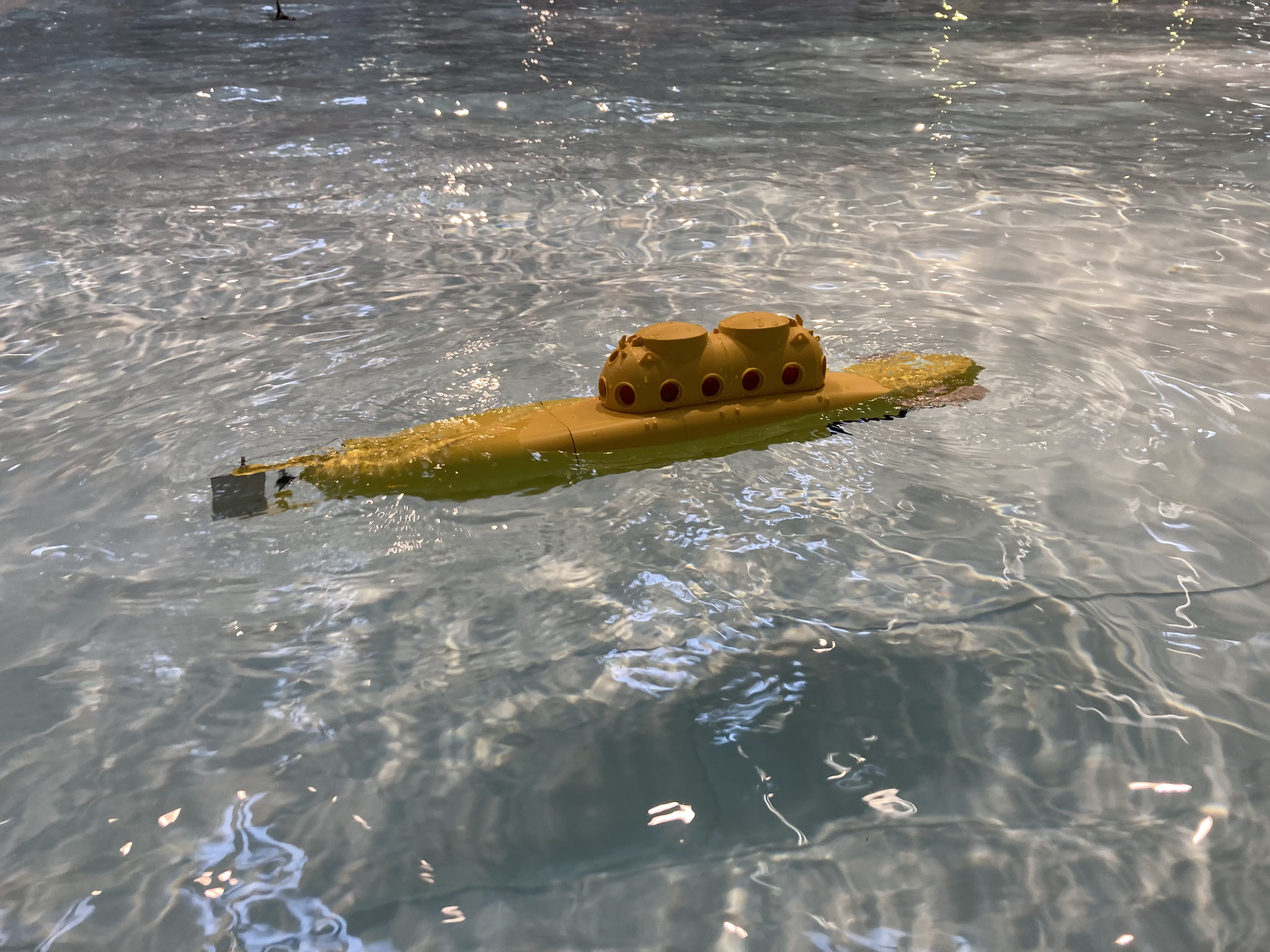

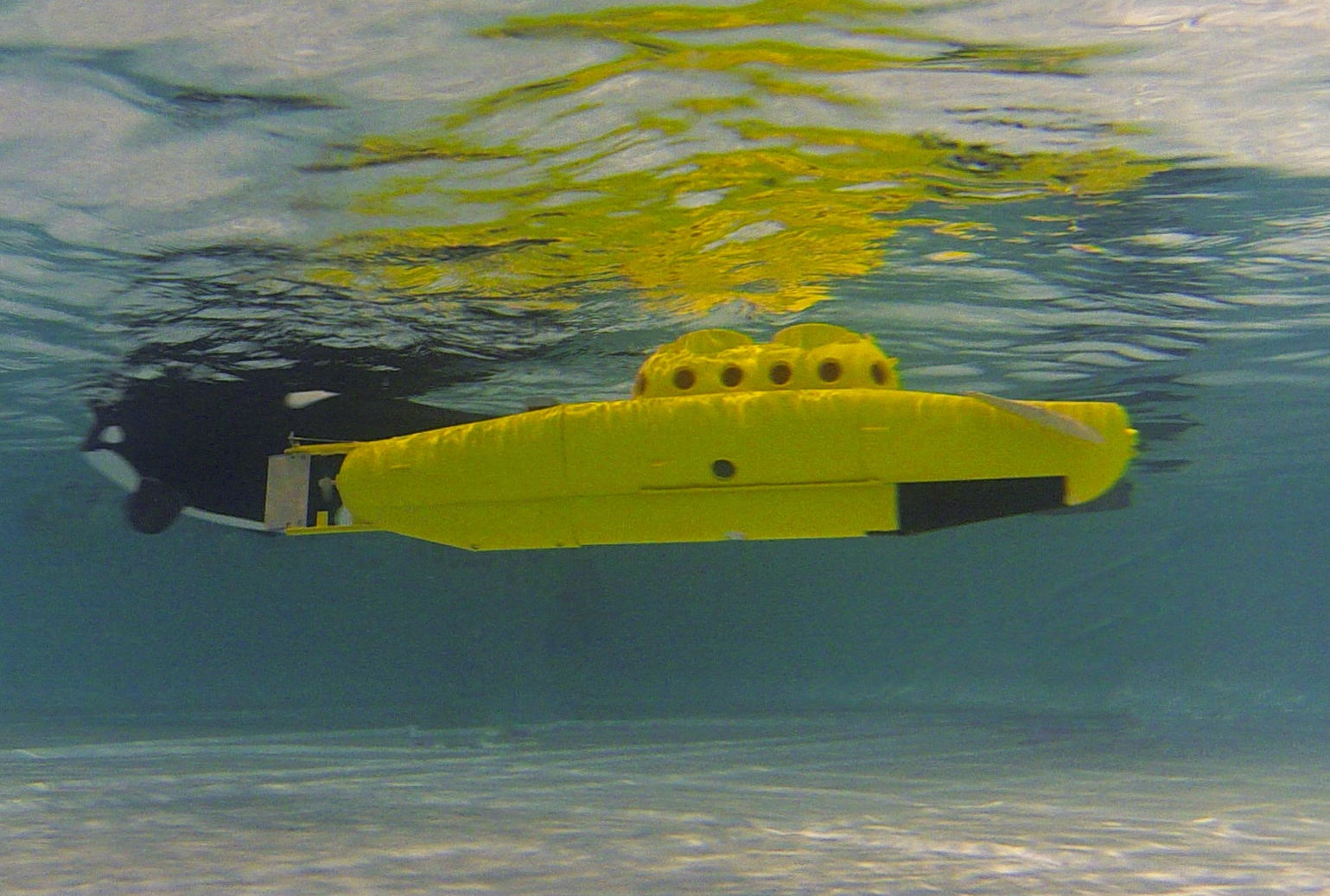

Im Maßstab 1:8 ist ein Modell 838mm lang und wiegt 4,8kg. Dabei sieht sie mehr wie ein Boot aus - im Vergleich zu vielen eher kugelförmigen Exemplaren. Und der Antrieb über einen Heckpropeller ist einfach zu realisieren.

Also: Bauen!

Nur brauchbare Pläne gibt es nicht. Der gesamte Aufbau lässt auch vermuten, das wichtiger als Zeichenutensilien ein Schneidbrenner und ein Schweißgerät waren. Aus heutiger CAD-lastiger Zeit gesehen also ein Stück Handwerkskunst.

Dementsprechend steht es auch im Museum. Und im Zeitalter der Kameras in jeder Hosentasche und Suchmaschinen lässt sich genug Fotomaterial finden, um das ganze nachzuzeichnen.

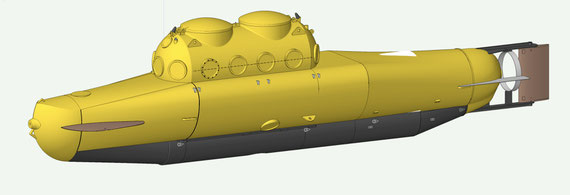

Cubmarine Modell im CAD
3D CAD Rekonstruktion

Das ist allerdings auch eine Kunstform für sich. Ich denke das Ergebnis kommt dem Original recht nahe. Bis auf ein paar handgedengelte Ecken. Aber etwas handwerklicher Modellbau darf ruhig übrig bleiben.



Cubmarine 1:8 .STL

Early bird version.

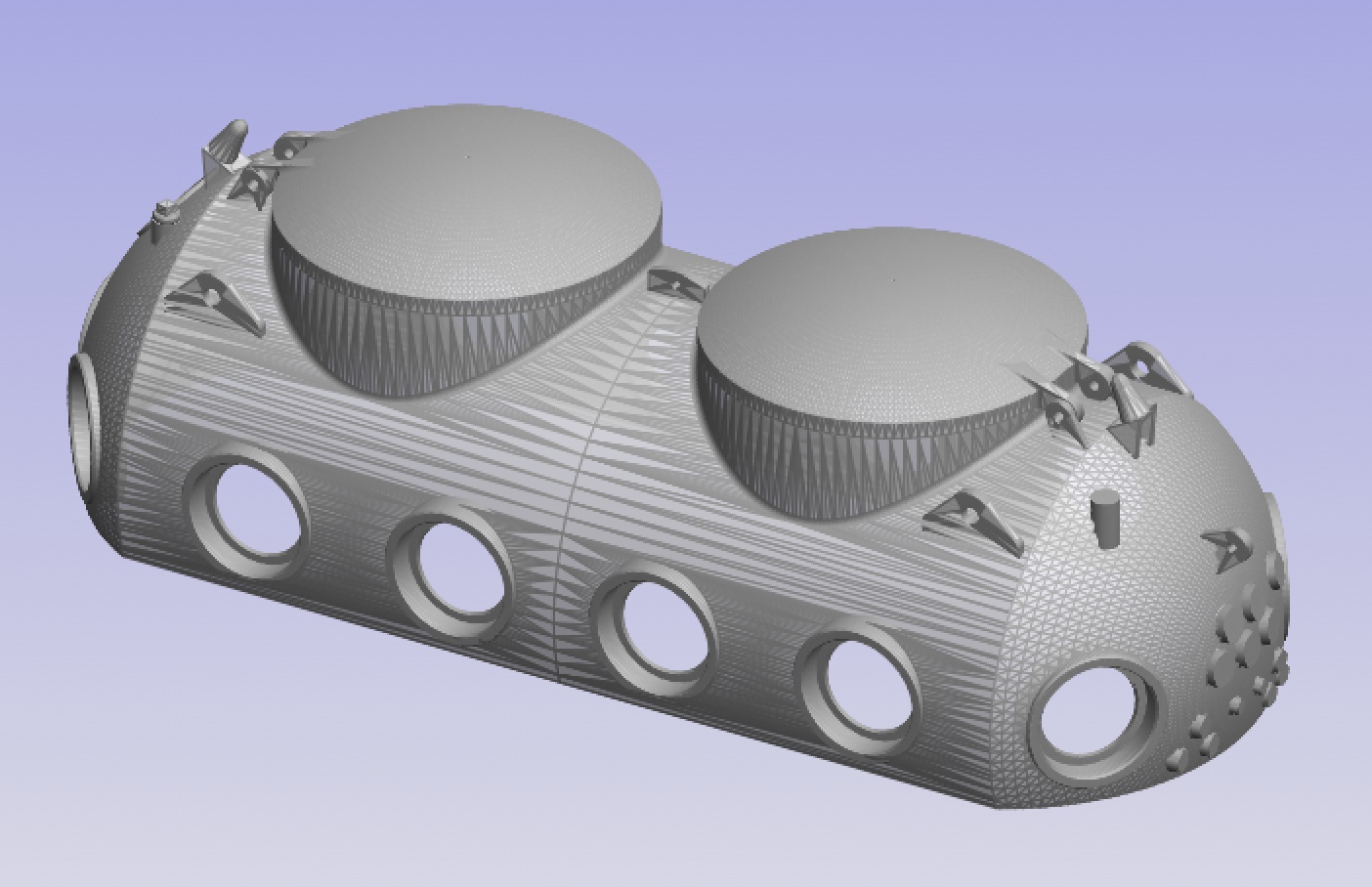

Genau die Teile auf den Bildern als .STL Datei zum downloaden und selber drucken. Es müsste alles in einen (200mm)^3 Bauraum passen. Spätere Updates inclusive.

30,00 €

  • verfügbar

Druckkörper ist ein 90mm PVC-Rohr mit gefrästen Böden und Verschluss. Antrieb 550er Bürstenmotor. Wenn der Turm frei durchflutet bleibt, sollten 200ml Tauchtank reichen.

Die Zubehörteile sind in Vorbereitung. Fertige Druckteile zur Zeit auf Anfrage.
